コモン ベース(ベース接地回路)の全貌:高周波特性と現代エレクトロニクスを支える核心技術

コモン ベース(ベース接地回路)の全貌:高周波特性と現代エレクトロニクスを支える核心技術にまつわる興味深い視点を詳しく紐解きます。

高周波電子回路の設計において、最大の敵となるのが寄生容量による「ミラー効果(Miller Effect)」です。

エミッタ接地回路では、コレクタとベースの間に存在する極小の寄生電容量(Cbc)が、電圧ゲインによって何十倍もの大きさに見える現象が起こります。この見かけ上の容量が入力側に並列挿入されることで、高周波信号がグランドへ漏洩し、高周波応答が著しく劣化します。

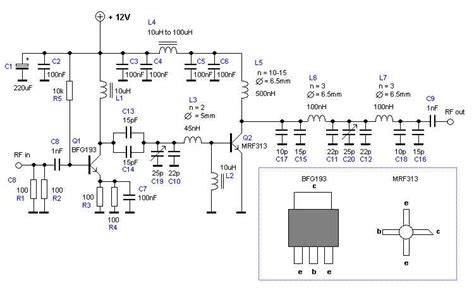

高周波通信向け半導体回路の構造

コモン ベース回路はこの問題を見事に解決します。

ベースがグランドに直接接地されているため、コレクタとベース間の寄生容量は出力端子とグランド間の容量として処理されます。入力を担うエミッタは、ベースによってコレクタの電圧変動から物理的・電気的にシールド(遮蔽)される形になります。

結果としてミラー倍率効果が打ち消され、カットオフ周波数はトランジスタ固有の限界値(fT)付近まで引き上げられます。メガヘルツ(MHz)からギガヘルツ(GHz)に達する高周波帯域で安定して動作する理由はここにあります。
